潔凈室風機過濾裝置(FFU)與氣流控制

確保潔凈室清潔度和壓力控制的關鍵技術與方法

潔凈室風機過濾裝置（FFU）在潔凈室的清潔度和壓力控制中起著至關重要的作用。沒有它們，您將無法滿足ISO要求或保持盡可能干凈的房間。繼續閱讀以了解更多關于空氣所扮演的角色、實現目標需要多少FFU以及"平衡"的全部內容。

層流與湍流氣流

1960年代的研究證明，向下置換（單向）空氣比湍流空氣更有效地控制污染物。湍流空氣會攪動顆粒物，使清潔度更難保持。驅動層流的風扇可有效控制清潔、過濾空氣的速度和方向，迫使污染顆粒進入增壓室，以便外部處理或通過過濾器再循環回流。

層流空氣可以是水平的或垂直的;需要風扇以均勻的速度將空氣推向均勻的方向。由于顆粒物標準和風扇/過濾器單元（FFU）覆蓋范圍，更高的ISO等級（6到9）允許在受控環境中出現一些湍流空氣。


空氣從高壓區域自然流向低壓區域。在潔凈室中，根據此壓差，空氣從屏障的一側移動到另一側的區域通常會出現泄漏和裂縫。

一種可視化空氣流動路徑的簡單方法。請務必在打開風扇過濾器裝置的情況下執行此操作（運行條件）。煙霧測試還用于測試和校準臺式干燥器和層流罩。

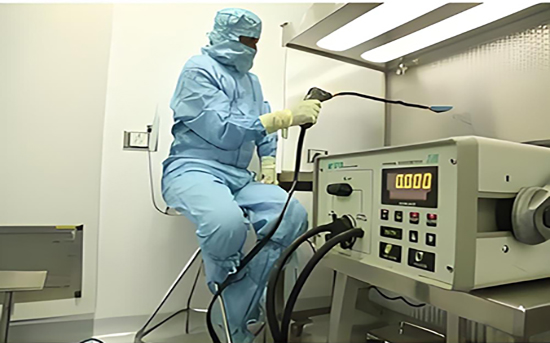

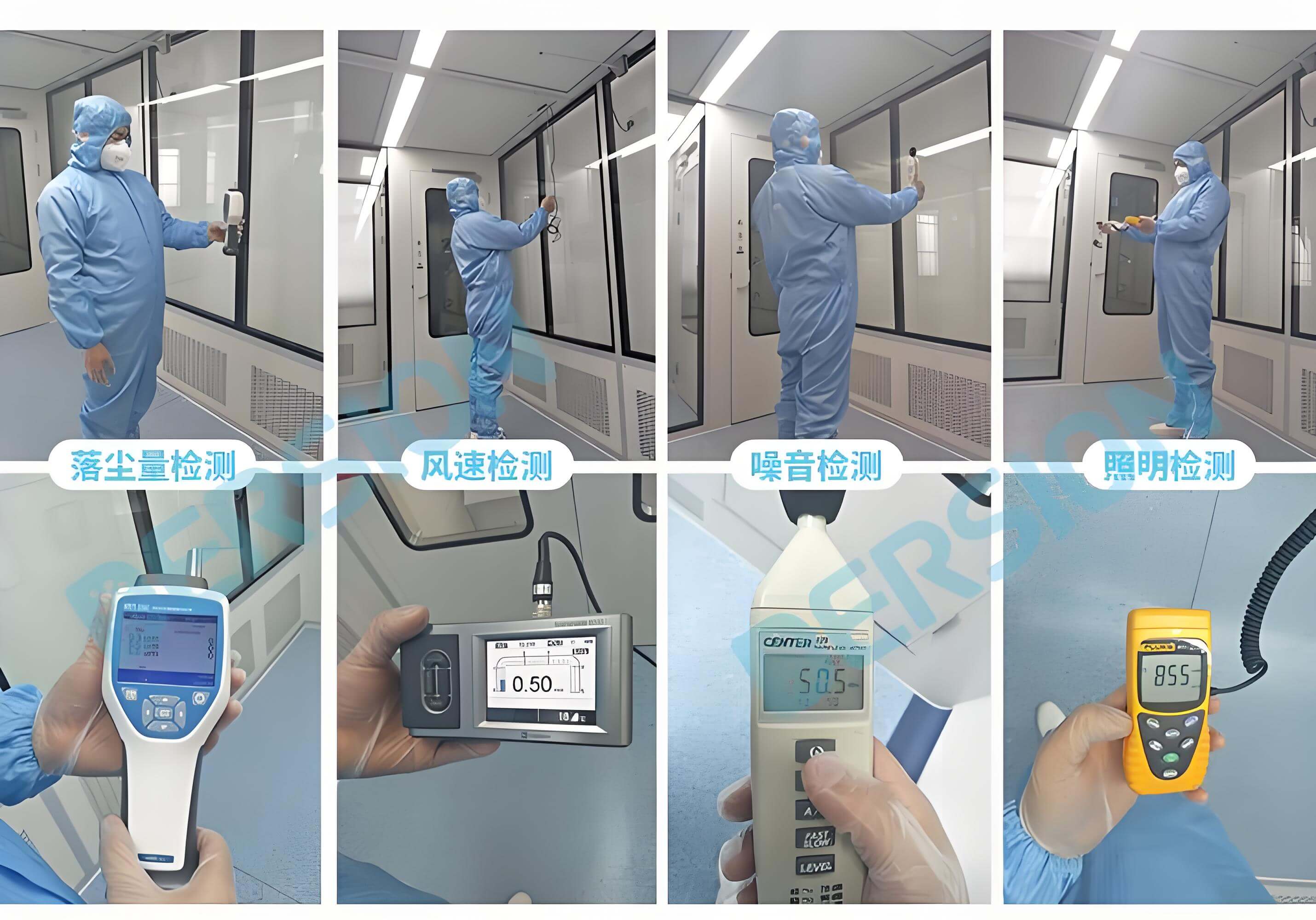

使用手持式粒子計數器，測量過濾器表面、工作臺面和房間的其他幾個區域，特別注意墻壁和天花板的接縫。讀數增加會提醒您過濾器泄漏或面板裂縫。

尼龍或其他輕質線或膠帶可用于確定氣流，并識別裂縫和泄漏。將它們系在固定的東西上，或者用一端舉起它們，看看它們流向哪個方向。

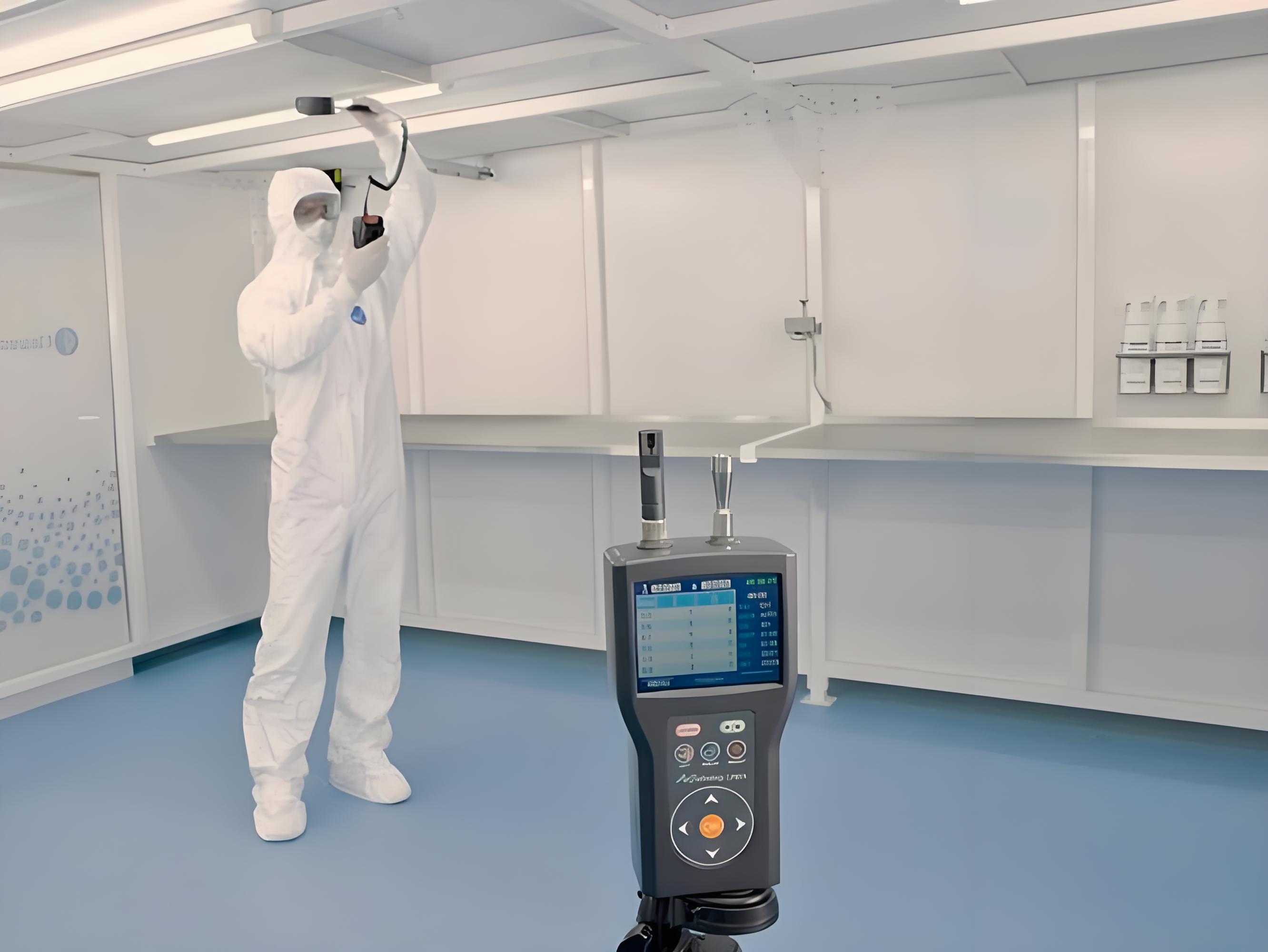

以與顆粒類似的方式測試空氣速度：過濾器表面、工作臺面和房間的其他隨機區域。在過濾器表面獲得較高的讀數，而在天花板正下方獲得較低的讀數是合理的。

是所有Deiiang潔凈室的標準配置。潔凈室差壓表測量共享一堵墻的兩個區域之間的氣壓差。

提供與Magnehelic真空計相同的功能和精度，但還可以用作開關，可以控制鼓風機控制器的高壓和低壓限制。


如果空氣以相同的方向和相同的速度流動，則可實現層流。空氣平衡對于維持這種理想情況是必要的。

需要逐個調整鼓風機CFM、阻尼器設置和其他變量，直到達到理想的空氣輸入/輸出水平。

提供了一種更簡單、更面向未來的校準方法。帶有集成CPU控制器的風扇過濾器單元允許從任何支持互聯網的位置遠程管理風扇速度、運行時間、開/關和診斷報告。

當您在多室潔凈室中工作時，您可能有一個防護服區域和一些通道（也稱為氣閘）。在每個專用腔室中，應仔細監測室壓。

以正壓環境為例，防護服室保持比外部環境更高的正壓，以防止污染物進入。同樣，潔凈室保持比防護服區域更高的正壓。隨著房間變得更干凈，氣壓也會增加。在多房間控制環境中，相鄰房間之間的衛生間差異通常約為0.025英寸。


Deiiang Universal提供各種潔凈室儀器，用于監測壓力、濕度、顆粒物和溫度。潔凈室監控系統正迅速成為模塊化潔凈室的預期功能，特別是考慮到環境報告的CGMP和GLP要求。

潔凈室空調和可變回風裝置：空調用于保持舒適、恒定的溫度。這些FFU通常位于房間的角落或一側，因此請使用管道將冷空氣均勻分配到所有FFU。
潔凈室增壓室：空氣通過墻后、地板下和天花板上方的預制空間進行有效再循環。擋板和其他開口將室內空氣吸入這些增壓室，通過FFU返回，并與受控量的"新鮮"補充空氣混合。
潔凈室管道：使用管道將氣源連接到FFU。必須注意管道的尺寸;如果太小，空氣受到限制，靜壓增加。潔凈室的典型直徑為12英寸。
潔凈室擋板/阻尼器/回風寄存器：墻壁上的開口有助于將空氣引導到房間（通過增壓室或回風空間）進行再循環。它們可以調整平衡：允許更多或更少的空氣通過。
潔凈室FFU：調整FFU速度以補償濾波器飽和和其他造成不平衡的房間動態。對于具有多個FFU的房間，最好將它們均勻隔開。
